对夹连接升降式止回阀
产品概况
产品型号：H71W/H/Y
公称通径：DN15～1200mm、NPS1/2"～48"
公称压力：PN1.6~10.0MPa、Class150～2500Lb
适用温度：≤350℃
主要材质：WCB、WCA、WCC、WC6、WC9、C5、C12、LCB、LCC、CF8、CF8M、CF3、CF3M、CN7M、CF8C
设计标准：API6D、JB/T8937、API594
结构长度：API594、JB/T8937
连接标准：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T12224
产品详情
产品概述
对夹连接升降式止回阀又名对夹止回阀，主要构成由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流，具有结构短、体积小、质量轻等优点。该阀的阀瓣关闭快速，水锤压力小流道通畅，流体阻力小，动作灵敏，密封性能好。主要适用于清净介质，不宜用于含有固体颗粒和粘度较大介质的管路中。可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的，有较好节能效果。
产品特点
1、产品结构长度短、体积小、重量轻。
2、密封瓣可根据不同的工况条件选用软密封或硬密封材质，密封性能好。
3、水平或者垂直管道均可使用，安装方便。
4、阀瓣关闭快速，水锤压力小。
5、零件材质及阀门端面形式、尺寸可根据实际工况或和用户 要求合理选配，满足各种工程需要。
主要零件材质
规格型号 | 阀体 | 阀瓣 | 弹簧 |
H71H-16Q、H71H-25Q | QT400-15 | 25 | 50CrCA |
H71W-25H、H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9Ti |
H71W-16P、H71W-25P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要性能规范
型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度(℃) | 适用介质 | |
壳体 | 密封 | ||||
H71W-16T | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸体、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
H71W-25H | ≤300 | ||||
H71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸体、油品等 |
H71W-40P | ≤200 | 硝酸等腐蚀性介质 | |||

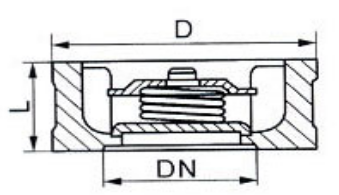

主要外形尺寸
| DN(mm) | L | D | ||
| 1.6 | 2.5 | 4.0 | ||
| 15 | 25 | 48 | 48 | 48 |
| 20 | 31.5 | 58 | 58 | 58 |
| 25 | 35.5 | 68 | 68 | 68 |
| 32 | 40 | 80 | 80 | 80 |
| 40 | 45 | 90 | 90 | 90 |
| 50 | 56 | 105 | 105 | 105 |
| 65 | 63 | 125 | 125 | 125 |
| 80 | 71 | 140 | 140 | 140 |
| 100 | 80 | 160 | 165 | 165 |
| 125 | 110 | 190 | 195 | 195 |
| 150 | 125 | 215 | 225 | 225 |
| 200 | 160 | 270 | 285 | 290 |
| 250 | 200 | 330 | 340 | 350 |
| 300 | 250 | 385 | 400 | 415 |
