手动通风蝶阀

手动通风蝶阀

产品概况

产品型号：D341W

公称通径：DN100-3000mm

公称压力：PN0.05~0.6MPa

适用温度：≤-29～450℃

适用介质：煤气、含尘气体、烟道气等

主要材质：球墨铸铁、铸钢、合金钢、不锈钢

驱动形式：手动、蜗轮传动等

设计标准：GB/T2238、JB/T8692

法兰连接尺寸：GB/T9115.1 GB/T9113.1

结构长度：GB/T12221

压力试验：GB/T13927;JB/T9092


产品详情

产品概述

手动通风蝶阀广泛适用于 建材、玻璃、矿山、电力、轻工、造纸等行业。在管路上作为双向启闭及调节介质的流量的重要设备，对管路中流量根据工况的不同需要进行调节，以满足管道工艺运行的需要。采用优质钢板焊接而成，设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小，调节轻松自如、灵活可靠，开度指示显著、清晰、准确，便于观察和操作，能有效地控制气体流量，是各种风管系统中理想的调节设备。


主要零件材质

零件名称

材料

阀体

Q235A,16猛钢、不锈钢

蝶板

Q235A、16猛钢、不锈钢

密封圈

Q235A、16猛钢、不锈钢

阀杆

2Cr13、不锈钢

填料

柔性石墨

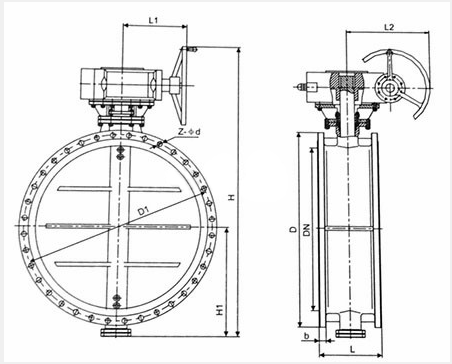

主要外形连接尺寸

DN

D

D1

n-do

b

L

重量

D41W

D341W

D941W

200

320

280

8-18

16

140

34

42

78

250

375

335

12-18

16

140

38

46

83

300

440

395

12-22

16

170

48

54

93

350

490

445

12-22

16

170

56

64

95

400

540

495

16-22

16

190

73

81

98

450

595

550

16-22

16

190

81

110

140

500

645

600

20-22

16

190

99

128

179

600

755

705

20-26

18

210

127

157

213

700

860

810

24-26

18

210

152

199

267

800

975

920

24-30

18

210

182

229

326

900

1075

1020

24-30

18

250

240

287

385

1000

1175

1120

28-30

18

250

383

430

528

1100

1275

1220

28-30

18

250


620

682

1200

1375

1320

32-30

18

250


765

827

1400

1575

1520

36-30

18

300


1188

1250

1600

1790

1730

40-30

22

300


1393

155

1800

1990

1930

44-30

22

300


1800

1865

2000

2190

2130

48-30

22

300


2130

2190

2100

2300

2240

52-33

22

300



2785

2200

2405

2340

52-33

26

350



3690

2400

2605

2540

56-33

26

350



4720

2600

2805

2740

60-33

26

350



5530

2800

3030

2960

64-36

26

400



6035

3000

3230

3160

68-36

26

400



6280
