美标全焊接球阀

美标全焊接球阀

产品概况

产品型号：Q367F

产品规格：NPS 2"~56"

压力等级：Class 150~1500Lb

适用温度：-25℃≤t≤150 ℃

适用介质：水，空气，油和其它不与碳钢发生化学反应的流体等

连接方式：焊接、对焊

驱动方式：蜗轮传动


产品详情

产品概述

        美标全焊接球阀主要用于工程输送管道上，用来作为介质的接通和开关调节使用。结构设计采用固定式结构，全焊接球阀的整体采用全焊接的工业结构，使阀门的内、外密封得到了很大的提高，阀门的重量得到了很大的降低。使阀门的安装变得更为便捷，不仅降低了工程施工的成本，也节省了时间。广泛应用于城市燃气的地下管线、天然气输送管线、调压站等领域。

产品特点

1、阀体采用无缝钢管压制成型。阀门的整体结构采用全焊接制造工艺，减少了外泄漏，阀门重量大大减轻，安装更便捷。采用弹性垫圈及碳纤维增强密封圈，多次往复运动不泄漏，保证阀门的使用寿命。

2、阀门的密封可以在-40℃-200℃的条件下连续使用而不会失效。开启采用手柄、蜗轮传动、电动等方式。安装时直埋焊接球阀可以深埋地下，不用设置阀门井，只需在地上用手柄或蜗轮传动机构操作就可以。

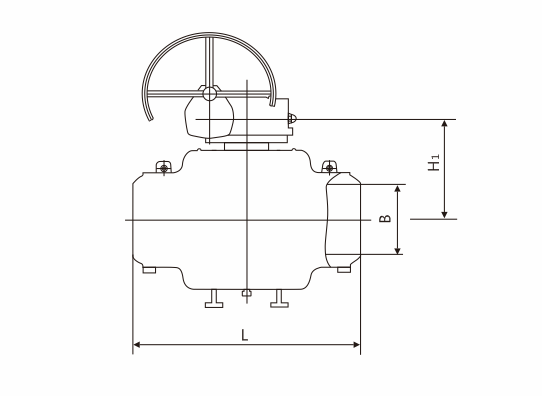

主要外形连接尺寸

压力等级

NPS(in)

L

W

H1

B

WT(kg)

T(N.m)

Class 600LB

2×1-1/2

292

400

162

38

33

60

2

292

500

185

49

38

92

3×2

356

500

185

49

41

92

3

356

600

210

74

70

267

4×3

432

600

210

74

82

267

4

432

700

230

100

126

368

6×4

559

700

230

100

143

368

Class 900LB

2

368

600

185

49

48

120

3×2

381

600

185

49

55

120

3

381

800

210

74

83

350

4×3

457

800

210

74

95

350

4

457

1000

275

100

155

660

6×4

610

1000

275

100

170

660

Class 1500LB

2

368

600

185

49

51

374

3×2

470

600

185

49

60

374

3

470

1000

210

74

115

374

4×3

546

1000

210

74

120

374

4

546

1200

275

100

195

1200

6×4

705

1200

275

100

213

1200
