直流式对焊截止阀

发布时间：2023-09-15

产品用途
J65H直流式对焊截止阀，由于该阀开启或关闭行程相对较短，而且具有非常可靠的切断功能。这类截止阀使液体几乎不改变流动方向，阀杆和通道成一定角度的截止阀，其阀座密封面与进出口通道有一定角度，阀体可制成整体式。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。据耐高温高压，该阀阀体能充分承受温度变化而引起膨胀、收缩，而且阀座部位的结构不会因温度变化面产生永久变形。无法兰连接方式，采用了焊接的方式。

结构特点

1.产品结构合理,密封可靠，性能优良、造形美观。

2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨；

3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

主要零件材料

零件名称	材料牌号
阀体	WCB	WC6	WC9
活塞	A105	WC6	WC9
阀盖	25	12Cr1MoVA
阀杆	1Cr17Ni2	20Cr1Mo1V1A
密封环	05F	05F	柔性石墨
四开环	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
阀杆螺母	ZQAL9-4	ZQAL9-4

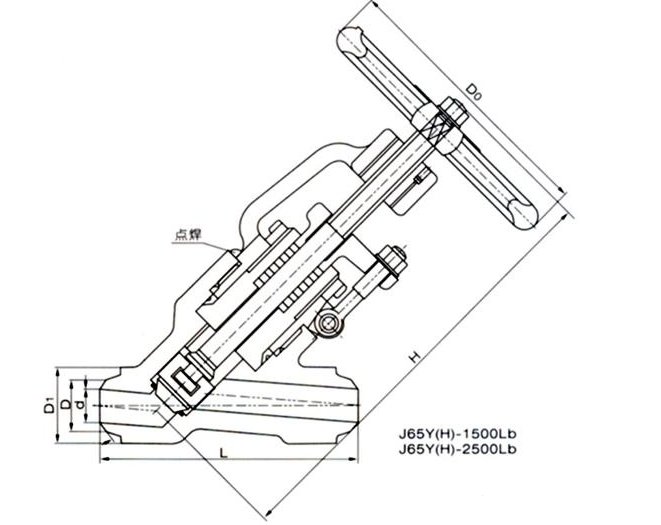

主要尺寸和重量

公称通径 DN（mm）	尺寸（mm）						重量（Kg）
公称通径 DN（mm）	L	D1	Do	H	Lo	L1	重量（Kg）
PN32（320） J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140） J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824
